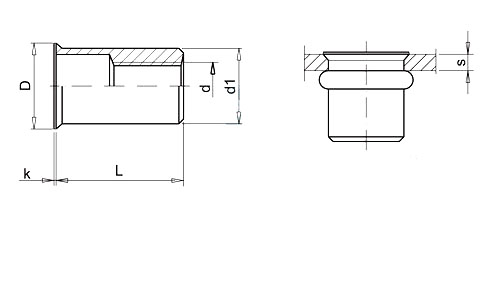

| d [mm] | L [mm] | D [mm] | d1 | k | s | dw max. [mm] |
 |
 |
|
|---|---|---|---|---|---|---|---|---|---|
| M3 | 8.70 | 5.4 | 4.92 | 0.10 | 0.50-1.50 | 4.75 | 811 |
 |
|
| M4 | 10.50 | 7.0 | 5.90 | 0.10 | 0.50-2.00 | 6.00 | 1742 | 7000 |
|
| M5 | 11.50 | 8.0 | 6.90 | 0.10 | 0.50-2.00 | 7.00 | 3389 | 7800 |
|
| M6 | 14.00 | 10.0 | 8.90 | 0.10 | 0.50-2.50 | 9.00 | 5146 | 11000 |
|
| M8 | 16.50 | 12.0 | 10.90 | 0.10 | 1.00-3.00 | 11.00 | 8284 | 12400 |
|
