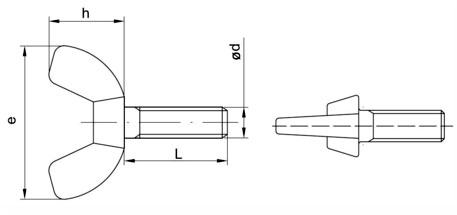

| d [mm] | M3.0 | M4.0 | M5.0 | M6.0 | M8.0 | M10.0 | M12.0 | M16.0 | M20.0 | M24.0 |
|---|---|---|---|---|---|---|---|---|---|---|
| e | 16.0 | 20.0 | 25.0 | 32.0 | 38.0 | 45.0 | 58.0 | 72.0 | 90.0 | 110.0 |
| h | 8.0 | 10.0 | 12.0 | 16.0 | 19.0 | 22.0 | 28.0 | 36.0 | 45.0 | 55.0 |
| L [mm] | ||||||||||
| 4.0 |
 |
|||||||||
| 5.0 |
|
|
||||||||
| 6.0 |
|
|
|
|||||||
| 8.0 |
|
|
|
|
||||||
| 10.0 |
|
|
|
|
|
|||||
| 12.0 |
|
|
|
|
|
|||||
| 14.0 |
|
|
|
|
|
|||||
| 16.0 |
|
|
|
|
|
|
||||
| 18.0 |
|
|
|
|
|
|||||
| 20.0 |
|
|
|
|
|
|
||||
| 25.0 |
|
|
|
|
|
|||||
| 30.0 |
|
|
|
|
|
|||||
| 40.0 |
|
|
|
|
|
|||||
| 50.0 |
|
|
|
|
||||||
| 60.0 |
|
|
|
|||||||
| 80.0 |
|
|
||||||||
| 100.0 |
|
|
