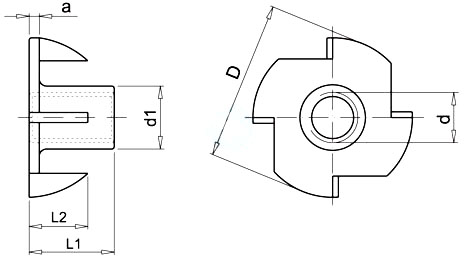

| d [mm] | D [mm]* | d1 | L1 [mm] | L2 [mm] | a [mm] | |
|---|---|---|---|---|---|---|
| M4 | 15.0 | 5.2 | 8.0 | 5.0 | 0.8 |
 |
| M5 | 18.0 | 6.2 | 8.0 | 6.0 | 1.0 |
|
| M6 | 19.0 | 7.3 | 9.0 | 7.0 | 1.2 |
|
| M6 | 19.0 | 7.3 | 12.3 | 7.0 | 1.2 |
|
| M6 | 19.0 | 7.3 | 15.3 | 7.0 | 1.2 |
|
| M6 | 19.0 | 7.3 | 18.0 | 7.0 | 1.2 |
|
| M8 | 22.2 | 9.1 | 11.0 | 6.8 | 1.2 |
|
| M8 | 22.2 | 9.6 | 15.0 | 8.0 | 1.4 |
|
| M10 | 25.4 | 11.1 | 12.5 | 9.7 | 1.4 |
|
