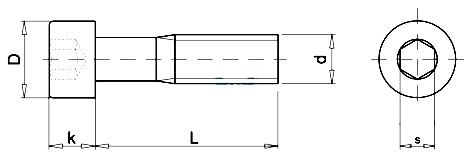

| d [mm] | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M16 |
|---|---|---|---|---|---|---|---|---|
| D [mm] | 5.5 | 7.0 | 8.5 | 10.0 | 13.0 | 16.0 | 18.0 | 24.0 |
| k [mm] | 3.0 | 4.0 | 5.0 | 6.0 | 8.0 | 10.0 | 12.0 | 16.0 |
| s [mm] | 2.5 | 3.0 | 4.0 | 5.0 | 6.0 | 8.0 | 10.0 | 14.0 |
| L [mm] | ||||||||
| 35 |
 |
|||||||
| 40 |
|
|
|
|
||||
| 45 |
|
|
|
|
|
|||
| 50 |
|
|
|
|
|
|||
| 55 |
|
|
|
|
|
|
||
| 60 |
|
|
|
|
|
|
|
|
| 65 |
|
|
|
|
|
|
||
| 70 |
|
|
|
|
|
|
|
|
| 80 |
|
|
|
|
|
|
|
|
| 90 |
|
|
|
|
|
|
||
| 100 |
|
|
|
|
|
|
||
| 120 |
|
|
|
|
|
|
||
| 140 |
|
|
|
|
|
|
