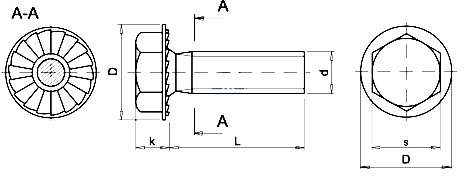

| d [mm] | M3 | M4 | M5 | M6 | M8 | M10 |
|---|---|---|---|---|---|---|
| s | 5.5 | 7.0 | 8.0 | 10.0 | 13.0 | 17.0 |
| k | 2.2 | 3.8 | 4.6 | 5.3 | 7.3 | 8.6 |
| D [mm] | 7.1 | 9.1 | 10.1 | 12.6 | 17.1 | 21.0 |
| L [mm] | ||||||
| 6 |
 |
|||||
| 8 |
|
|
|
|||
| 10 |
|
|
|
|
|
|
| 12 |
|
|
|
|
|
|
| 16 |
|
|
|
|
|
|
| 20 |
|
|
|
|
|
|
| 22 |
|
|
|
|
|
|
| 25 |
|
|
|
|
|
|
| 30 |
|
|
|
|
|
|
| 35 |
|
|
|
|
||
| 40 |
|
|
|
|
||
| 45 |
|
|
|
|
||
| 50 |
|
|
|
|
