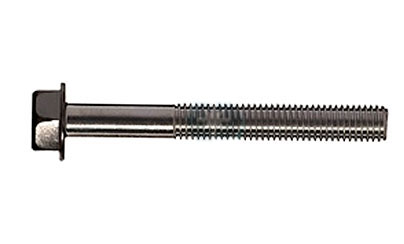

Hexagonal Washer Head Bolt Partially Threaded





www.spgoyalfastener.com


 Norms:
 DIN 6921~
 PN EN-1662~
 PN EN-1665~
 PN M-82247

Offer inquiry

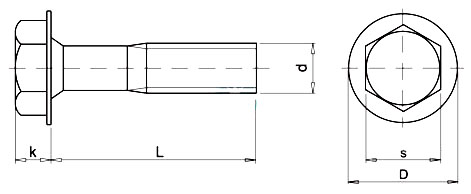

d [mm] M5 M6 M8 M10 M12 M14 M16 M18 M20 M24
s [mm] 8.0 10.0 13.0 17.0 19.0 22.0 24.0 27.0 30.0 36.0
k [mm] 3.5 4.0 5.5 7.0 8.0 9.0 10.0 12.0 13.0 15.0
L [mm]
55
60
65
70
80
90
100
110
120
130
140
150
160
170
180
190
200
220
240
260
